成型与焊接工艺段
围绕带钢进料、成型辊组及高频焊接组织工艺配置。不同管型、规格和材料对应不同选型。
用途、材料与成品
原料为热轧、冷轧或镀锌板卷，可按 Q195、Q235、16Mn 等材料需求选型；成品形状包括圆管、方管和矩形管。
参数与选型范围
| 项目 | 系列选型参考 |
|---|---|
| 圆管直径范围 | φ7–φ273 mm |
| 壁厚范围 | 0.18–10 mm |
| 公布最高工艺速度 | 120 m/min |
以上为设备系列选型参考，不同尺寸、材料、速度与产能上限不代表可在同一型号中同时实现；最终按产品组合及技术方案确定。
工艺与设备组成
- 01带钢进料
- 02辊弯成型
- 03高频焊接
- 04冷却与定径
- 05定尺切断与输出
定径与成品输出段
结合成品管型、长度及后续搬运要求讨论定径、定尺切断和输出配置。设备明细与接口以项目技术协议为准。
配置与选配沟通
请明确圆管、方管或矩形管的产品组合、切断长度、焊缝与成品检验标准，以及是否需要后续钢管热镀锌。尺寸范围和速度需按所选型号与材料组合校核。
现场与公辅条件
请提供车间平面、卷材与成品管物流、供电电压和频率、冷却水条件及设备接口要求。高频焊接和整线功率按具体机组核算。

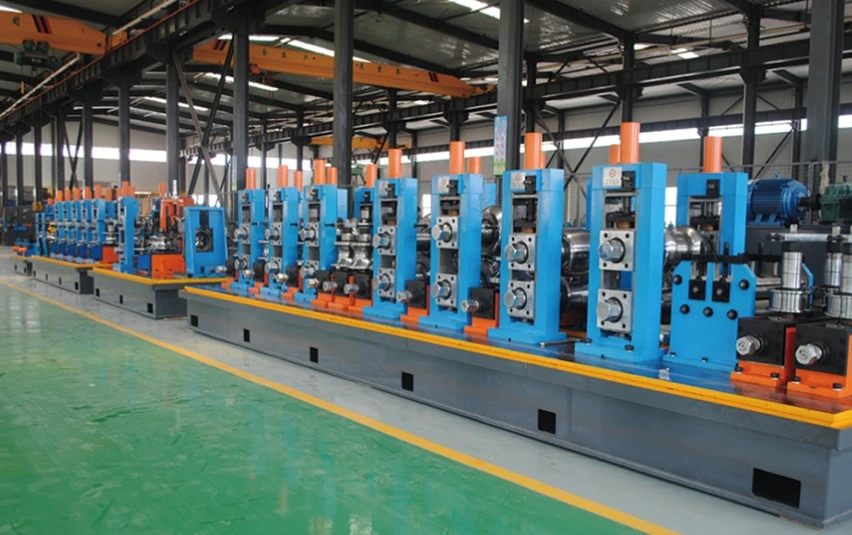

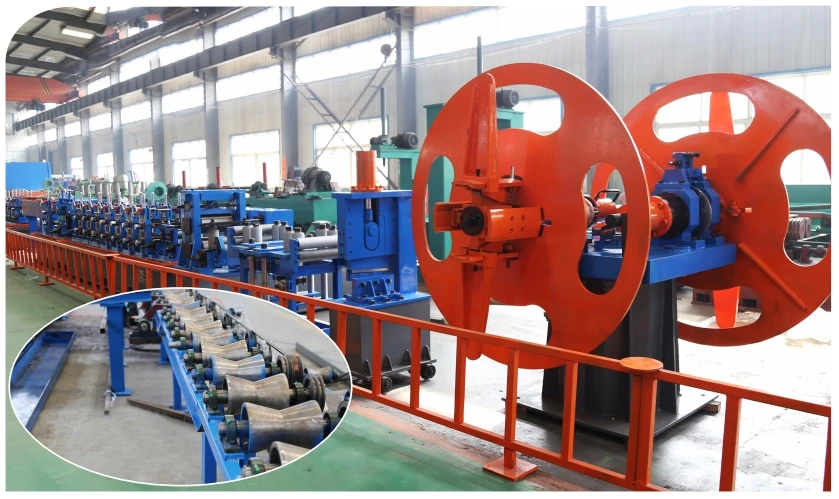

设备图片
